點(diǎn)擊查看產(chǎn)品參數(shù)和報(bào)價(jià)--丨--

正文:

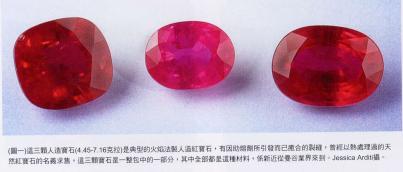

這三顆人造寶石(4.45-7.16克拉)是典型的火焰法製人造紅寶石，有因助熔劑所引發(fā)而已癒合的裂縫，曾經(jīng)以熱處理過(guò)的天然紅寶石的名義求售，這三顆寶石是一整包中的一部分，其中全部都是這種材料，從曼谷廠家發(fā)過(guò)來(lái)的。
北京上光儀器有限公司拍攝。

各式人造紅寶石，它們?cè)�被�?dòng)過(guò)手腳，使它們看起來(lái)像是經(jīng)過(guò)熱處理的天然紅寶石。這些人造寶石據(jù)說(shuō)來(lái)自泰國(guó)。

第二項(xiàng)涉及使用一種革新的方法，把天然紅寶石的潔淨(jìng)度用鉛玻璃做填充物藉以提升。用鉛玻璃改進(jìn)天然紅寶石淨(jìng)度這一辦法，。

一、
人造紅寶石內(nèi)含由助熔劑所誘發(fā)癒合裂縫，作為熱處理天然紅寶石出現(xiàn)
北京上光發(fā)覺(jué)人造紅寶石的數(shù)量新近增多了，它們含有由助熔劑所引起的癒合裂縫，并以用熱處理紅寶石的面目在市上求售。在以往數(shù)星期內(nèi)，北京上光曾檢查過(guò)不下二十顆之多的這種人造紅寶石，它們的大小約自三至二十五克拉不等，都是用凡努兒火焰法(Verneuiltechnique)所製。這種人造紅寶石先在水中激裂，然后和作為助熔劑之用的材料一同加熱，產(chǎn)生沿著裂縫的癒合模樣，藉以模彷再經(jīng)過(guò)熱處理后的天然紅寶石內(nèi)時(shí)�？吹降陌K合裂縫。大多數(shù)的供應(yīng)商都聲稱這種人造紅寶石來(lái)自曼谷，并以經(jīng)過(guò)熱處理的天然紅寶石出售。

二、
用手持放大鏡或顯微鏡仔細(xì)檢查，便能檢定這種人造紅寶石。北京上光內(nèi)所檢查過(guò)的這種樣品全都呈現(xiàn)典型的裂縫癒合后的網(wǎng)狀結(jié)構(gòu)及纖細(xì)的弧狀條痕。在許多樣品內(nèi)并看到有細(xì)小的氣泡。像這樣的人造紅寶石在以往二十馀年前便已零星出現(xiàn)(G&G 1983年第十九卷第四冊(cè)220至227頁(yè)J.I.Koivula所撰”誘生的指紋)，可是北京上光在以往數(shù)星期內(nèi)所看到的這種樣品的數(shù)量，與以往所見(jiàn)的數(shù)量相比，卻呈現(xiàn)戲劇性的增加。

用鉛玻璃填充的天然紅寶石的耐久性測(cè)驗(yàn)近況

三、
“上光” 的研究人員獲得了三十件以上的樣品，係從紐約和曼谷的業(yè)者得來(lái)。這些樣品在泰國(guó)曾經(jīng)由不同的人加以處理過(guò)。研究人員把其中的十五顆處以不同的耐久測(cè)驗(yàn)，藉以確定它們的填充物如何挺過(guò)不同的情況。用化學(xué)分析發(fā)現(xiàn)這些樣品內(nèi)的填充物都有一項(xiàng)類(lèi)似的主要成份，包刮鉛、硅、鋁等的氧化物在內(nèi)。
把這些樣品都曝露在種種不一的情況之下，設(shè)想它們?cè)诒昏偝娠椢锏姆N種過(guò)程，戒指大小尺寸的修改，對(duì)銼刀的抵抗能力、磨光及超音波和蒸氣清洗。大體上來(lái)講，這些樣品中的鉛玻璃填充物在這種不同的鑲製過(guò)程中并未改變它們的外貌�？墒怯幸稽c(diǎn)須予
注意，便是當(dāng)這些寶石在製造過(guò)程后浸入酸液灌內(nèi)藉以清除污點(diǎn)，或因經(jīng)過(guò)乙炔和氧氣的噴火槍噴燒后遺留的渣渣時(shí)，則這種鉛玻璃便很容易的被腐蝕了。另一套測(cè)試是有關(guān)這種鉛玻璃填充料于接觸到各種溶液時(shí)，包括酸類(lèi)(例如王水)、鹼類(lèi)(譬如苛性鈉)及家常用品(諸如通管道用液、氨水、漂白水，和濃度高的檸檬汁)，在機(jī)乎所有的測(cè)驗(yàn)中(氨水除外，它無(wú)影響)，這些鉛玻璃填充物很容易被侵蝕，使裂縫更加明顯。天然紅寶石內(nèi)含有鉛玻璃填充的鑑定方法可根據(jù)典型的”藍(lán)色閃光”及氣泡予以斷定。加以化學(xué)分析，也可很容易的斷定鉛的存在。
